1. 환경 조건 결정 일반적으로 세 가지 유형의 환경 조건이 있습니다 : 부식성 환경, 정상 환경 및 특수 환경.
2. 대부분의 케이블의 방향에 따라 실내의 기둥, 빔 및 바닥을 따라 갈 수 있으며 가능한 한 야외에서 프로세스 파이프를 따라 갈 수 있습니다.
3. 하중 계산 단면도상의 케이블 트레이의 단위 길이 당 케이블의 무게 q 및 총 부하 G를 계산하십시오.
G 합계 = n1q1 + n2q2 ...... nnqn 공식에서 : q1 · q2 · q3 ...... qn은 각 케이블의 단위 중량(kg/m)입니다.
n1·n2·n3...... nn은 동일한 수의 케이블입니다.
G 합계< g="" allow="" (for="" the="" allowable="" load="" of="" the="" cable="" rack,="" please="" refer="" to="" the="" load="" curve="">

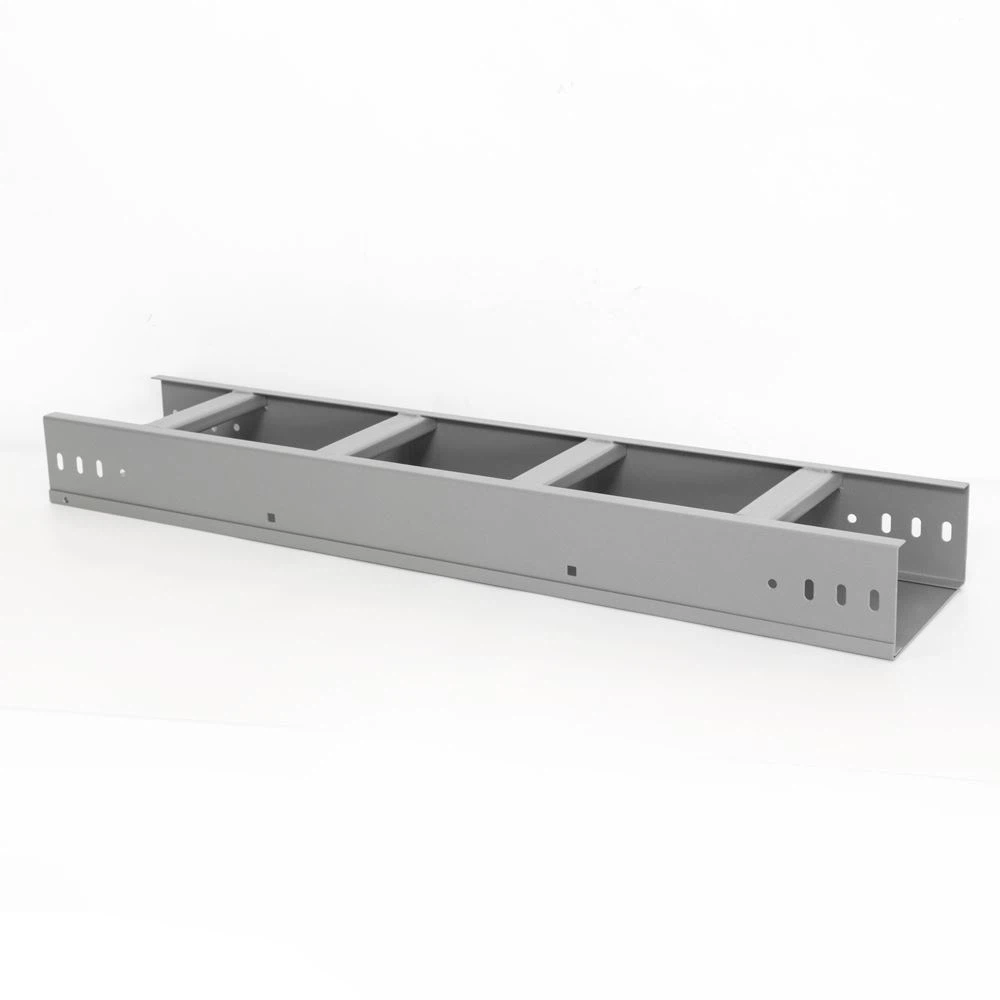

4. 케이블 하중 및 교량이 설치된 환경에 따라 교량을 선택하고 교량의 하중 곡선에 따라 교량의 유형과 사양, 기둥의 간격, 팔의 길이, 교량의 수준 및 기둥의 길이를 결정하십시오.
5. 케이블의 방향과 설치 환경에 따라 브리지 프레임의 고정 방법을 결정하십시오. 서스펜션 타입, 수직 타입, (두 타입 모두 한쪽 또는 양쪽에 고정 가능), 벽면 타입 등
6. 케이블 트레이에 다양한 케이블의 레이어 배열 및 레이어 간 거리.
케이블 트레이 레벨의 배열은 다음과 같습니다 : 약한 전류 제어 케이블이 최상층에 있고 일반 제어 케이블, 저전압 전원 케이블 및 고전압 전원 케이블이 하단에 순서대로 배열됩니다 : 다음 표와 같이 :이 배열은 간섭 환기, 방열 등을 차폐하는 데 도움이됩니다.
