아연 도금 케이블 트레이의 최대 범위를 결정하는 것은 케이블 관리 시스템의 중요한 측면입니다. 다음을 포함하는 고품질 아연 도금 케이블 트레이 공급업체로서아연 도금 천공 케이블 트레이,아연 도금 강철 케이블 트레이, 그리고용융 아연 도금 케이블 트레이, 나는 이것을 올바르게 하는 것의 중요성을 이해합니다. 이 블로그 게시물에서는 아연 도금 케이블 트레이의 최대 범위를 결정하는 방법에 대한 몇 가지 통찰력을 공유하겠습니다.
케이블 트레이 스팬의 기본 이해
케이블 트레이의 범위는 두 개의 연속 지지대 사이의 거리를 나타냅니다. 최대 스팬은 과도한 편향이나 파손 없이 케이블 트레이가 안전하게 덮을 수 있는 가장 긴 거리입니다. 최대 스팬을 초과하면 케이블 트레이가 늘어져 지지하는 케이블이 손상될 수 있으며, 심한 경우 안전에 위험이 발생할 수 있습니다.
아연 도금 케이블 트레이의 최대 범위에 영향을 미치는 요인
1. 재질 및 두께
아연 도금 케이블 트레이는 일반적으로 내식성을 위해 아연 코팅이 된 강철로 만들어집니다. 항복 강도 및 탄성 계수와 같은 강철의 재료 특성은 최대 스팬을 결정하는 데 중요한 역할을 합니다. 고강도 강철은 일반적으로 더 긴 스팬을 지원할 수 있습니다. 또한 케이블 트레이의 두께도 중요합니다. 두꺼운 트레이는 더 견고하며 장거리에 걸쳐 더 큰 하중을 견딜 수 있습니다. 예를 들어, 두꺼운 게이지 강철을 사용한 용융 아연 도금 케이블 트레이는 얇은 강철에 비해 최대 스팬이 더 큽니다.
2. 케이블 트레이의 종류

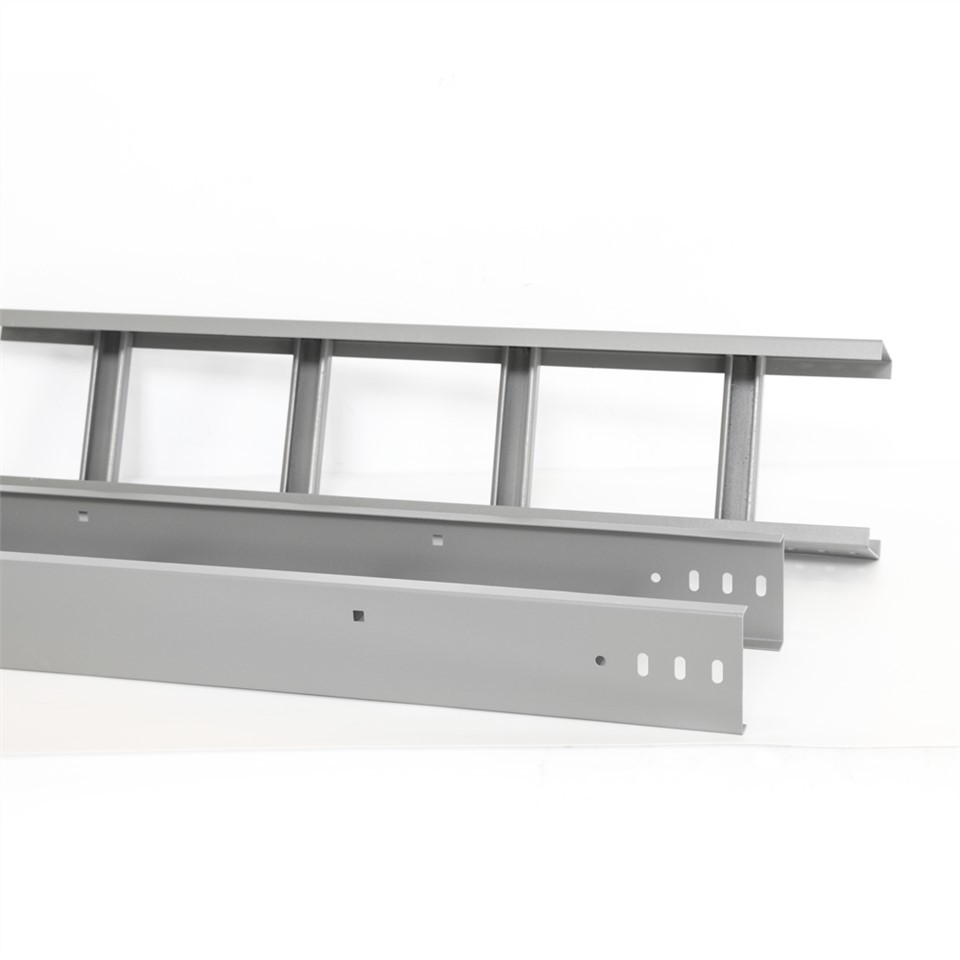

사다리형, 환기식 여물통, 단단한 바닥 트레이 등 다양한 유형의 아연 도금 케이블 트레이는 하중 운반 용량과 최대 경간이 다릅니다. 사다리형 케이블 트레이는 더 무거운 케이블 부하에 사용되는 경우가 많으며 일반적으로 개방형 설계로 인해 더 긴 범위를 지원할 수 있어 통풍이 잘되고 트레이 자체의 무게가 줄어듭니다. 반면, 견고한 바닥 트레이는 더 무겁고 휘어짐을 방지하기 위해 더 많은 지지대가 필요할 수 있으므로 최대 스팬이 더 낮을 수 있습니다.
3. 케이블 트레이에 올려놓기
트레이가 운반할 케이블의 무게는 중요한 요소입니다. 케이블이 많아지고 무거워질수록 최대 스팬은 짧아집니다. 부하를 계산할 때 초기 케이블 설치뿐만 아니라 향후 확장도 고려해야 합니다. 시간이 지남에 따라 추가될 수 있는 추가 케이블에 대한 안전 여유를 고려하는 것이 좋습니다. 예를 들어, 향후 몇 년 내에 더 많은 케이블을 추가할 것으로 예상되는 경우 예상되는 총 부하를 기준으로 최대 범위를 계산해야 합니다.
4. 환경조건
케이블 트레이가 설치되는 환경도 최대 스팬에 영향을 미칠 수 있습니다. 실외 설치에서는 바람, 눈, 온도 변화 등의 요인을 고려해야 합니다. 강풍은 케이블 트레이에 측면 힘을 가할 수 있으며 눈은 무게를 더 추가할 수 있습니다. 극심한 온도 변화로 인해 강철이 팽창하거나 수축할 수 있으며 이는 트레이의 구조적 무결성에 영향을 미칠 수 있습니다. 부식성 환경에서는 아연 도금 케이블 트레이에 보호 코팅이 되어 있더라도 부식의 장기적인 영향으로 인해 시간이 지남에 따라 트레이의 강도가 감소하여 더 짧은 길이가 필요할 수 있습니다.
최대 범위 계산
1. 제조업체 데이터 활용
우리와 같은 가장 평판이 좋은 아연 도금 케이블 트레이 제조업체는 자사 제품에 대한 부하 범위 테이블을 제공합니다. 이 표는 광범위한 테스트 및 엔지니어링 계산을 기반으로 합니다. 이 테이블을 사용하려면 케이블 트레이의 유형, 재질 및 두께, 트레이에 예상되는 하중을 알아야 합니다. 예를 들어,아연 도금 강철 케이블 트레이특정 게이지를 사용하고 운반할 케이블의 총 중량을 알고 있는 경우 제조업체의 부하-스팬 테이블에서 최대 스팬을 찾아볼 수 있습니다.
2. 공학계산
어떤 경우에는 특히 복잡한 설치나 비표준 요구 사항의 경우 엔지니어링 계산이 필요할 수 있습니다. 이러한 계산의 기본 원리는 케이블 트레이의 굽힘 응력과 편향이 허용 가능한 한도 내에 있는지 확인하는 것입니다. 굽힘 응력은 케이블 트레이의 하중, 스팬 길이 및 단면 특성을 고려한 빔 굽힘 공식을 사용하여 계산할 수 있습니다. 처짐은 하중, 스팬 및 재료 특성을 기준으로 계산됩니다. 예를 들어, 케이블 트레이에 허용되는 최대 편향은 경간 길이의 특정 부분(예: 경간 길이의 1/180 또는 1/240)으로 제한되는 경우가 많습니다.
계산예
항복강도 250MPa, 탄성계수 200GPa, 두께 2mm의 사다리형 아연도금 케이블 트레이가 있다고 가정해 보겠습니다. 케이블 트레이는 100N/m의 균일하게 분산된 하중을 전달할 것으로 예상됩니다. 빔 편향 및 응력 분석을 위한 공학 공식을 사용하여 최대 범위를 계산할 수 있습니다.
먼저, 관성 모멘트와 같은 사다리형 케이블 트레이의 단면 특성을 결정해야 합니다. 그런 다음 균일하게 분포된 하중 하에서 단순 지지 빔의 처짐에 대한 공식을 사용할 수 있습니다: (\delta=\frac{5wL^{4}}{384EI}), 여기서 (\delta)는 처짐, (w)는 단위 길이당 하중, (L)은 스팬 길이, (E)는 탄성 계수, (I)는 관성 모멘트입니다.
또한 (\sigma=\frac{M}{Z}) 공식을 사용하여 굽힘 응력을 확인해야 합니다. 여기서 (\sigma)는 굽힘 응력이고, (M)은 균일하게 분포된 하중에서 단순 지지 빔에 대한 최대 굽힘 모멘트((M = \frac{wL^{2}}{8}))이며, (Z)는 단면 계수입니다. 처짐과 응력을 허용한계 이내로 설정하고 (L)을 풀면 최대 스팬을 구할 수 있습니다.
전문상담의 중요성
아연 도금 케이블 트레이의 최대 범위를 결정하는 것은 특히 대규모 또는 중요한 설치의 경우 복잡한 프로세스가 될 수 있습니다. 전문 엔지니어나 경험이 풍부한 케이블 트레이 공급업체와 상담하는 것이 좋습니다. 공급업체로서 당사는 올바른 유형의 케이블 트레이 선택, 최대 스팬 계산, 케이블 관리 시스템이 모든 안전 및 성능 요구 사항을 충족하는지 확인하는 데 도움을 줄 수 있는 전문가 팀을 보유하고 있습니다.
결론
아연 도금 케이블 트레이의 최대 범위를 결정하는 것은 다양한 요소를 신중하게 고려해야 하는 다면적인 프로세스입니다. 재료 특성, 트레이 유형, 부하 및 환경 조건을 이해하고 적절한 계산 방법을 사용하거나 제조업체의 데이터를 참조함으로써 안전하고 효율적인 케이블 관리 시스템을 보장할 수 있습니다.
케이블 설치를 계획 중이고 아연 도금 케이블 트레이의 최대 범위를 결정해야 하는 경우 또는 당사에 대해 질문이 있는 경우아연 도금 천공 케이블 트레이,아연 도금 강철 케이블 트레이, 또는용융 아연 도금 케이블 트레이, 주저하지 마시고 연락주세요. 우리는 귀하의 케이블 관리 요구 사항에 맞는 최고의 솔루션과 지원을 제공하기 위해 왔습니다.
참고자료
- "케이블 트레이 설치 매뉴얼", NEMA(National Electrical Manufacturer Association).
- "강철 구조물의 구조 설계", Timoshenko, SP 및 Gere, JM
- "전기공학 핸드북", McGraw - Hill.
